Опис товару

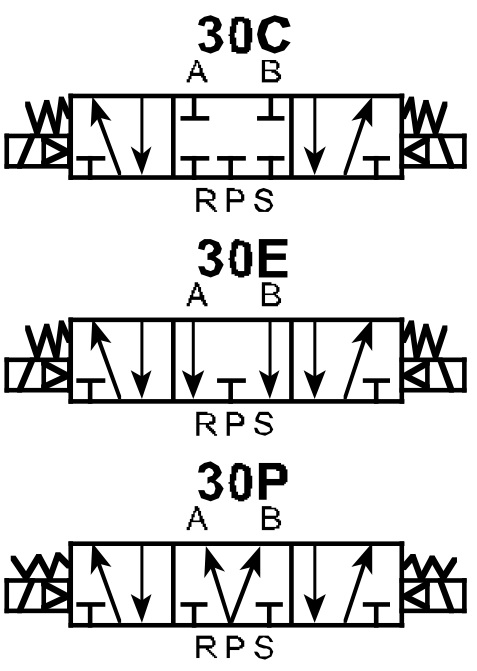

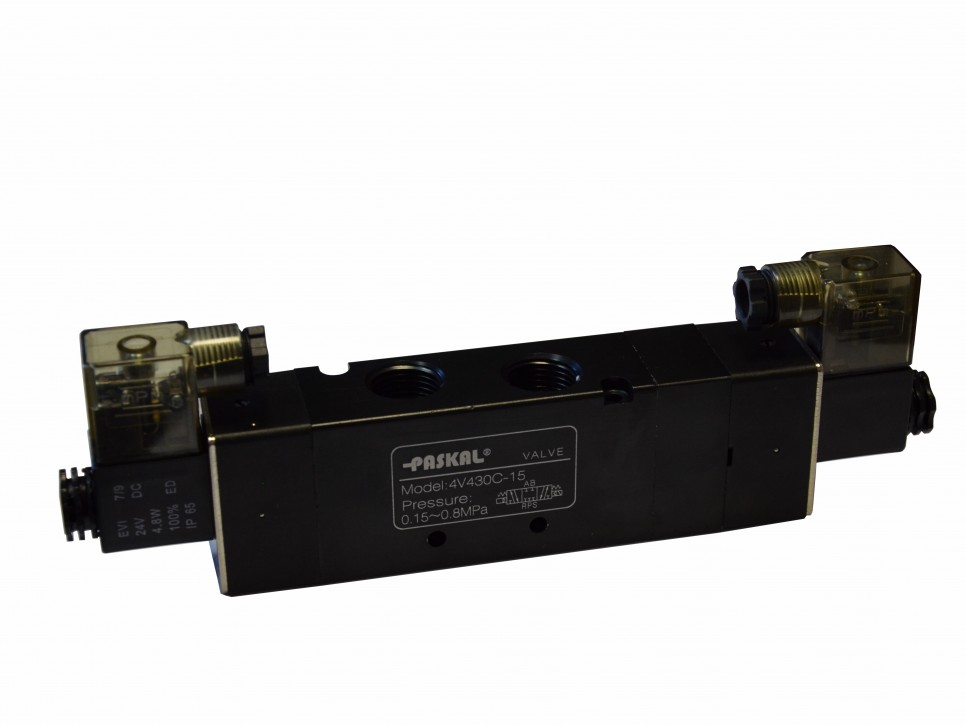

4V (130, 230, 330, 430) п'ятиканальний трьохпозиційний з двома котушками і двома пружинами може так само як 4V 20 керувати двоходовим пневмоцилиндром, крім того має додаткову позицію для більш широкого управління. Наприклад, замикати обидва канали (схема 30С), подавати тиск відразу в обидва канали (схема 30Р) або відкривати обидва канали на стравлювання (схема 30Е). Монтуються на плиту.
Технічні характеристики
|
Тип |
Котушка |
Нарізь у каналах Р,А,В дюйм |
Нарізь у каналах R,S дюйм |
Робоче середовище |
Переріз прохідного отвору, мм2 |
Діапазон тиску, бар |
Колькість циклів за секунду |
Мін. час спрацювання |
Масса, кг |
|
4V130-06-С |
DC12 DC24 AC24 AC110 AC220 |
G1/8" |
G1/8" |
Повітря з товщиною фільт- рації не більше 40 мкм |
9 |
1,5-8 робочий. Макси- мально витримуваний тиск може досягати 12 бар |
3 |
0,05 секунди |
0,2 |
|
4V230-08-С |
G1/4" |
G1/8" |
12 |
0,4 | |||||
|
4V330-10-С |
G3/8" |
G1/4" |
18 |
0,54 | |||||
|
4V430-15-С |
G1/2" |
G3/8" |
30 |
0,77 | |||||
|
4V130-06-E |
G1/8" |
G1/8" |
9 |
0,2 | |||||
|
4V230-08-E |
G1/4" |
G1/8" |
12 |
0,4 | |||||
|
4V330-10-E |
G3/8" |
G1/4" |
18 |
0,54 | |||||
|
4V430-15-E |
G1/2" |
G3/8" |
30 |
0,77 | |||||
|
4V130-06-P |
G1/8" |
G1/8" |
9 |
0,2 | |||||
|
4V230-08-P |
G1/4" |
G1/8" |
12 |
0,4 | |||||
|
4V330-10-P |
G3/8" |
G1/4" |
18 |
0,54 |
