Описание продукта

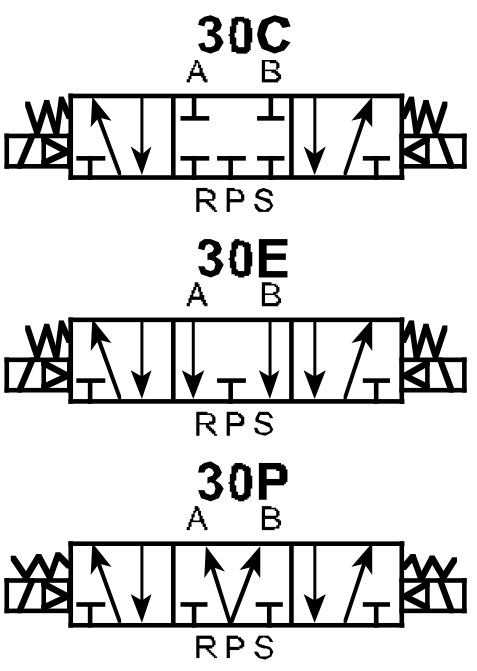

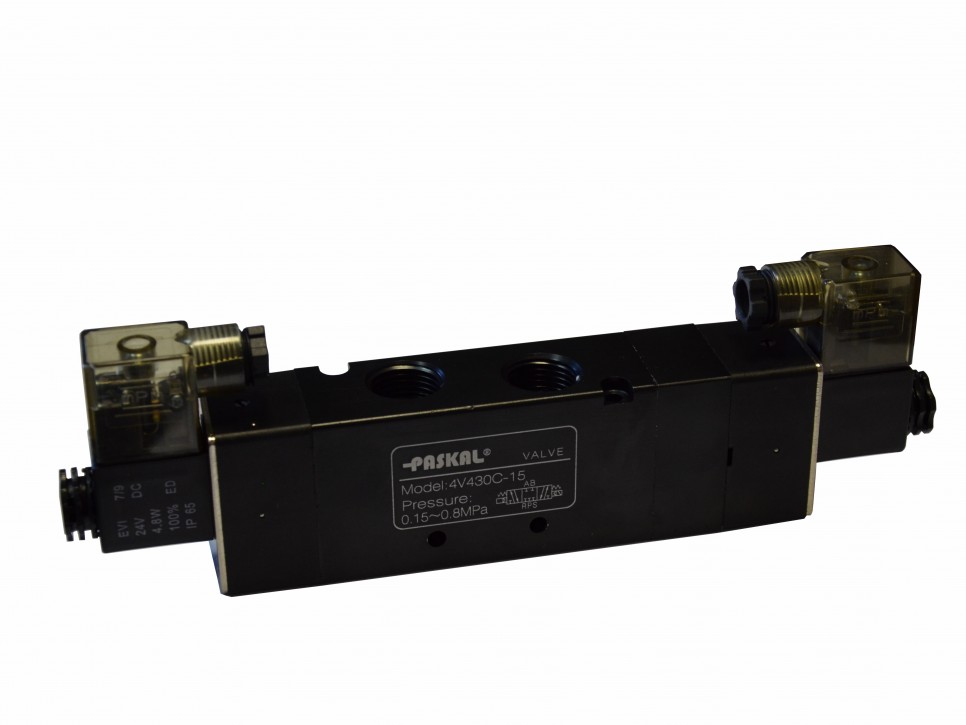

4V(130, 230, 330, 430) пятиканальный трехпозиционный с двумя катушками и двумя пружинами может так же как 4V 20 управлять двоходовым пневмоцилиндром, кроме того имеет дополнительную позицию для более широкого управления. Например запирать оба канала(схема 30С), подавать давление сразу в оба канала(схема 30Р) либо открывать оба канала на стравливание(схема 30Е). Монтируются на плиту.
|
Технические характеристики |
|||||||||
|
Тип |
Катушка |
Резьба в каналах Р,А,В дюйм |
Резьба в каналах R,S дюйм |
Рабочая среда |
Сечение проходного отверстия, мм2 |
Диапазон давления, бар |
Количество циклов в секунду |
Мин. время срабатывания |
Масса, кг |
|
4V130-06-С |
DC12 DC24 AC24 AC110 AC220 |
G1/8" |
G1/8" |
Воздух с тон- костью фильт-рации не меньше 40 мкм |
9 |
1,5-8 рабочее. Макси- мально выдержи- ваемое давление может достигать 12 бар |
3 |
0,05 секунды |
0,2 |
|
4V230-08-С |
G1/4" |
G1/8" |
12 |
0,4 |
|||||
|
4V330-10-С |
G3/8" |
G1/4" |
18 |
0,54 |
|||||
|
4V430-15-С |
G1/2" |
G1/2" |
30 |
0,77 |
|||||
|
4V130-06-E |
G1/8" |
G1/8" |
9 |
0,2 |
|||||
|
4V230-08-E |
G1/4" |
G1/8" |
12 |
0,4 |
|||||
|
4V330-10-E |
G3/8" |
G1/4" |
18 |
0,54 |
|||||
|
4V430-15-E |
G1/2" |
G1/2" |
30 |
0,77 |
|||||
|
4V130-06-P |
G1/8" |
G1/8" |
9 |
0,2 |
|||||
|
4V230-08-P |
G1/4" |
G1/8" |
12 |
0,4 |
|||||
|
4V330-10-P |
G3/8" |
G1/4" |
18 |
0,54 |
|||||
