Описание продукта

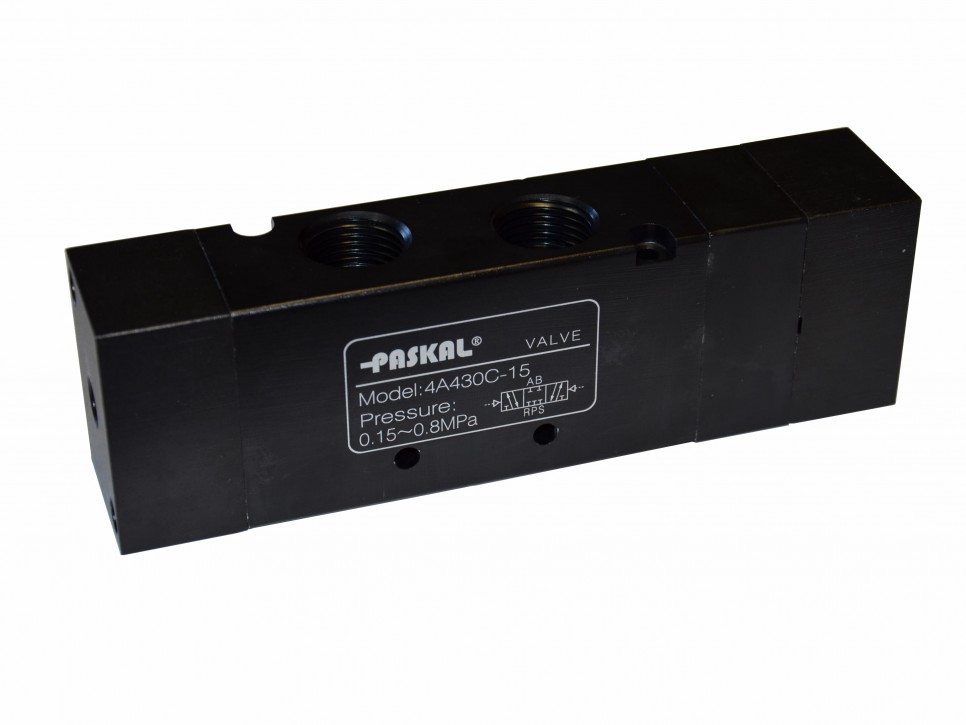

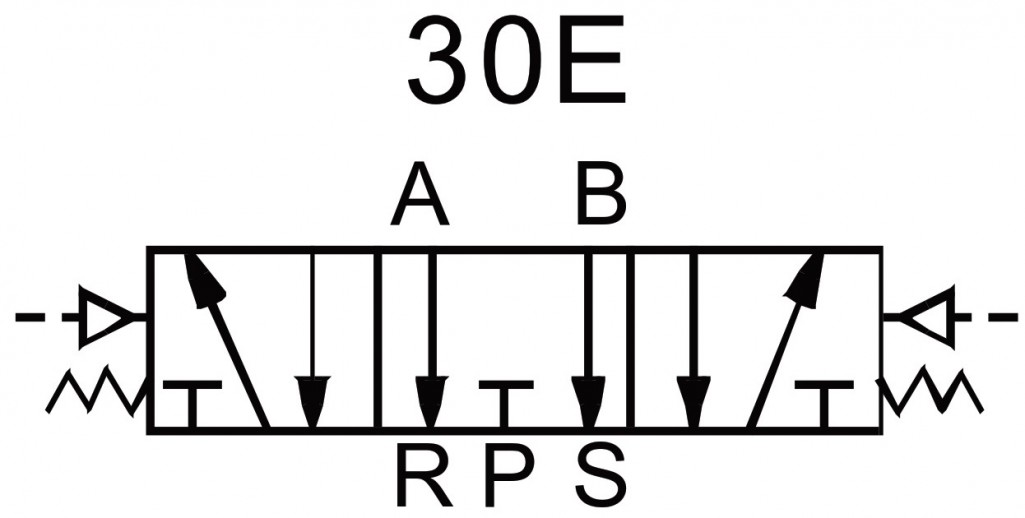

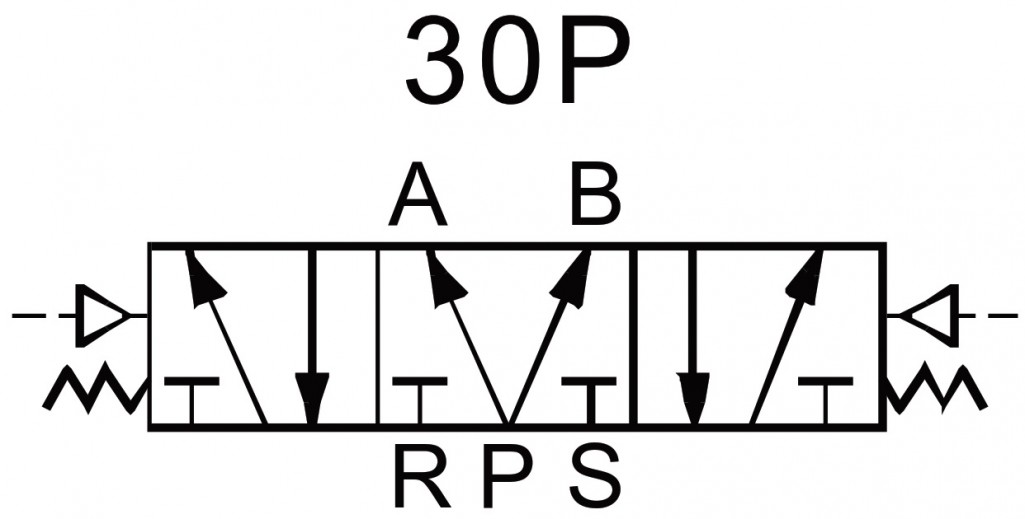

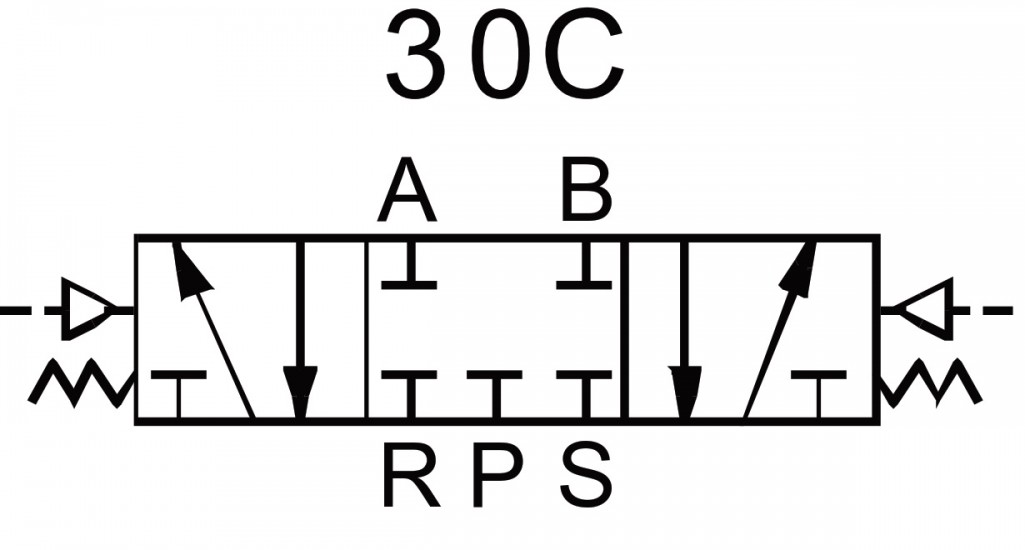

Распределители 4А(130, 230, 330, 430) - пятиканальные трехпозиционные с пневматическим управлением и двумя пружинами могут управлять двоходовыми пневмоцилиндрами, имеет дополнительную позицию для более широкого управления. Например запирать оба канала(схема 30С), подавать давление сразу в оба канала(схема 30Р) либо открывать оба канала на стравливание(схема 30Е). При отсутствии управляющего сигнала золотник удерживается пружинами в среднем положении.
Технические характеристики
|
Тип |
Нарізь у каналах управління |
Нарізь у каналах Р,А,В дюйм |
Нарізь у каналах R,S дюйм |
Робоче середовище |
Переріз прохідного отвору, мм2 |
Діапазон тиску, бар |
Кількість циклів за секунду |
Мін. час спрацю-вання |
Маса, кг |
|
4А130-06-С |
G1/8" |
G1/8" |
G1/8" |
Повітря з товщиною фільт- рації не більше 40 мкм |
9 |
1,5-8 робочий. Макси- мально витримуваний тиск може досягати 12 бар |
3 |
0,05 секунди |
0,2 |
|
4А230-08-С |
G1/4" |
G1/8" |
12 |
0,4 |
|||||
|
4А330-10-С |
G3/8" |
G1/4" |
18 |
0,54 |
|||||
|
4А430-15-С |
G1/2" |
G1/2" |
30 |
- |
|||||
|
4А130-06-E |
G1/8" |
G1/8" |
9 |
0,2 |
|||||
|
4А230-08-E |
G1/4" |
G1/8" |
12 |
0,4 |
|||||
|
4А330-10-E |
G3/8" |
G1/4" |
18 |
0,54 |
|||||
|
4А430-15-E |
G1/2" |
G1/2" |
30 |
- |
|||||
|
4А130-06-P |
G1/8" |
G1/8" |
9 |
0,2 |
|||||
|
4А230-08-P |
G1/4" |
G1/8" |
12 |
0,4 |
|||||
|
4А330-10-P |
G3/8" |
G1/4" |
18 |
0,54 |
