Описание продукта

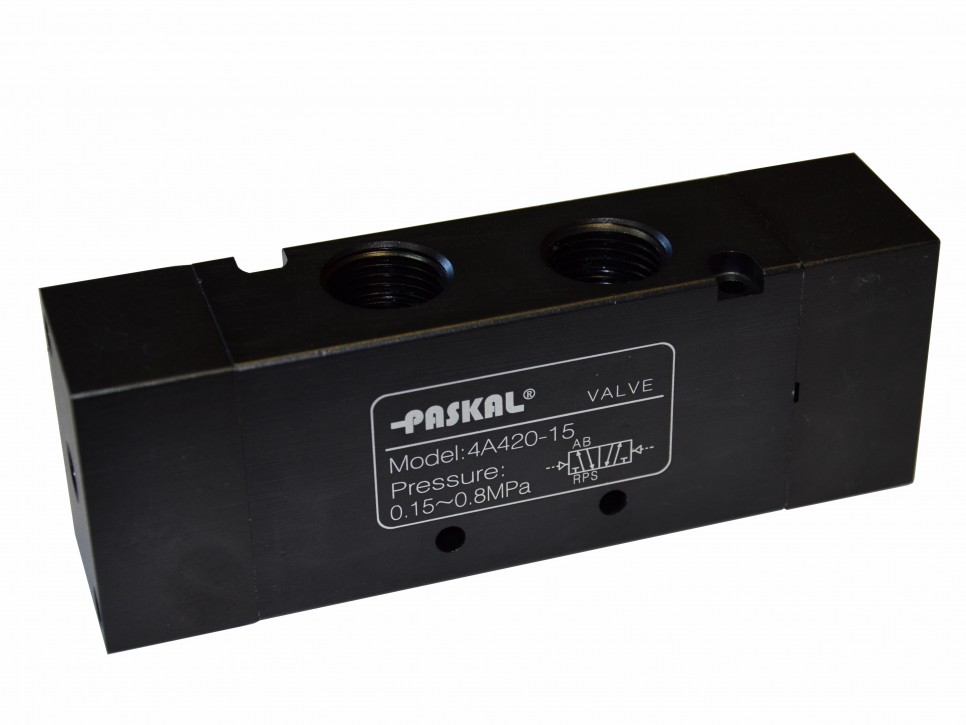

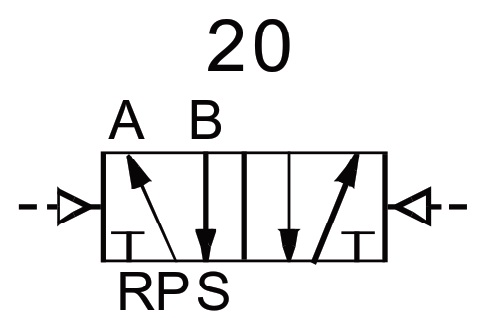

Пневмораспределители серии 4А схема 20 предназначены для управления двухходовыми пневмоцилиндрами. На золотник распределителя воздейстует поток сжатого воздуха и перемещает золотник. Без управляющего сигнала распределитель может находится в любом положении.
Технические характеристики
|
Тип |
Резьба в каналах Р,А,В дюйм |
Резьба в каналах R,S дюйм |
Резьба в каналах управ-ления |
Рабочая среда |
Сечение проходного отверстия, мм2 |
Диапазон давления, бар |
Количество циклов в секунду |
Мин. время срабаты- вания |
Масса, кг |
|
4А120-06 |
G1/8" |
G1/8" |
G1/8" |
Воздух с тон-костью фильт-рации не меньше 40 мкм |
12 |
1,5-8 рабочее. Макси- мально выдер- живаемое давление может достигать 12 бар |
5 |
0,05 секунды |
0,175 |
|
4А220-08 |
G1/4" |
G1/8" |
G1/8" |
16 |
5 |
0,32 |
|||
|
4А320-10 |
G3/8" |
G1/4" |
G1/8" |
30 |
4 |
0,4 |
|||
|
4А420-15 |
G1/2" |
G3/8" |
G1/8" |
50 |
3 |
- |
